模具設計斜頂?shù)男谐淘O(shè)計要點
????????模具設計中，如遇到用常規斜頂脫出產品倒扣時斜頂側向滑動與產品膠位仍有倒扣時，可以考慮頂出下落斜頂結構形式。
????????一、適用場合：
????????產品沿頂出方向和沿分型面方向均有倒扣;相對于產品來說,此時斜頂沿水平H和垂直V方向均無法脫出,斜頂只能沿圖示P方向脫出,見圖一。
圖一、產品倒扣分析
????????如遇以上情況,可以考慮頂出下落斜頂結構形式。

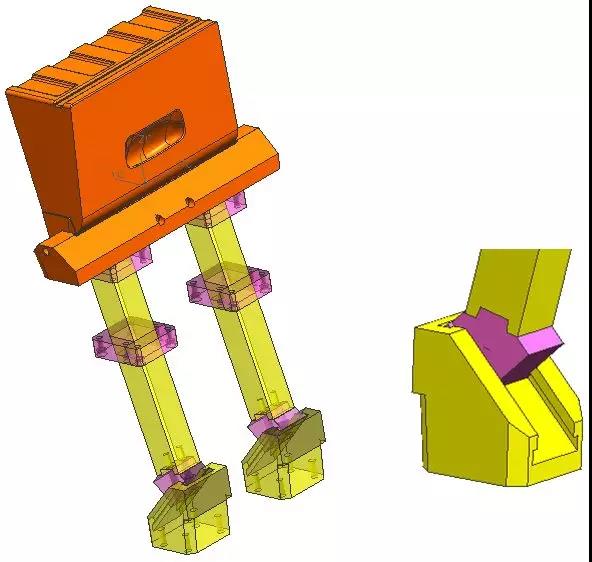

圖二、頂出下落斜頂結構形式
????????二、結構形式:
????????頂出下落斜頂結構形式如圖二、三所示(這里僅示出帶斜頂桿的較大斜頂,不帶斜頂桿的較小斜頂可簡化):

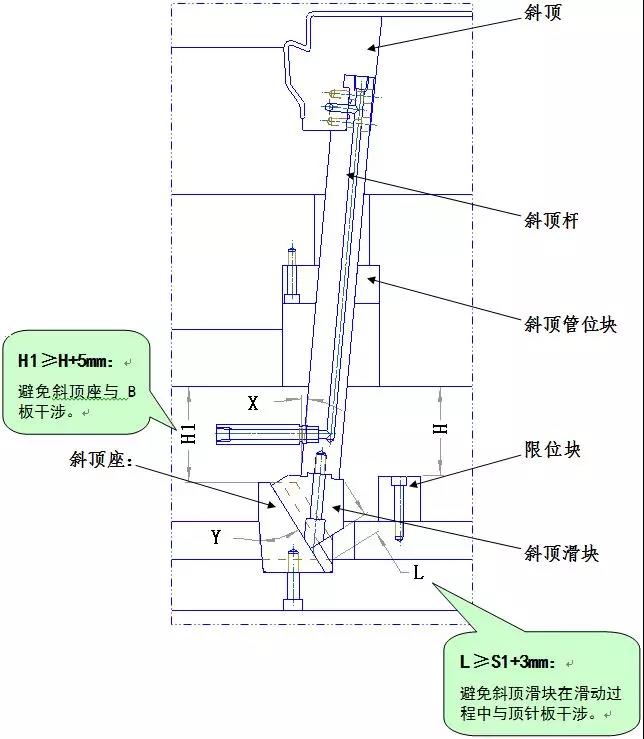

圖三、頂出下落斜頂結構形式
????????三、行程計算:
????????據運動分析, 以地面做參考系,斜頂座(與頂針板,頂針托板相連,導向斜面與產品運動狀態,方向一致),斜頂滑塊(與斜頂桿或斜頂相連)運動狀態存在如下三角關系，(如圖四)：
圖四、頂出下落斜頂幾何模型
????????從圖中設計師可事先確定:
????????斜頂水平方向行程S和斜頂下滑角度Y。
????????可得出斜頂下滑行程:
????????S1=S/ sin(Y)
????????當設計師進一步確定:斜頂角度X
????????可得出斜頂頂出行程:
????????H=S1*cos(Y)+ S/tg(X)
????????其中：
????????S—斜頂水平方向行程;
????????S1—斜頂下滑行程;
????????(斜頂沿斜頂座斜面滑動距離)
????????X—斜頂角度;
????????Y—斜頂下滑角度;
????????四、設計要點:
????????1、Y=Y1 避免斜頂沿斜頂座導向斜面滑動時有倒扣出現。
????????2、S≥K+3mm( 安全量) 。
????????3、L≥S1+3mm,避免斜頂滑塊在滑動過程中與頂針板干涉。
????????4、H1≥H+5mm,避免斜頂墊塊與B板干涉。
????????5、有運水時注意接頭的避空。
????????6、其它要求與標準斜頂相同。
